ALIMENTADOR DE HOJAS DE COLUMNAS

Solaut fabrica alimentadores automáticos de hojas para papel, plástico y chapas y paneles metálicos. Los modelos que ofrecemos se utilizan en la alimentación de plotters de corte e impresión, máquinas de impresión y serigrafía, máquinas ensambladoras y encoladoras.

El alimentador de hojas en la figura al lado permite sacar la hoja del almacén y colocarla en la mesa de la máquina operativa. La hoja procesada se retira de la mesa y se coloca en el almacén de hojas procesadas. El alimentador de hojas está equipado con dos servomotores: uno para la traslación vertical del brazo de enganche de hojas y otro para la rotación del brazo. El alimentador de hojas se puede suministrar completo con estructuras de soporte para las hojas a procesar y procesar.

Los tipos de alimentadores de columnas que producimos son::


Descarga el catálogo en pdf de alimentadores de hojas de columna Logo Pdf

Alimentador de 0-90 hojas con rotación eléctrica del brazo de 90°

ALIMENTADOR DE HOJAS DE COLUMNA 0-90°

Esta máquina se muestra en la foto al lado y en el primer vídeo de la página. El brazo que porta el cabezal de toma de chapa puede girar de -45° a +45°, pudiendo posicionarse en cualquier punto del recorrido. Un segundo brazo articulado impide que el cabezal de agarre gire cuando se gira el brazo. Moviendo un pasador en la placa de fijación del cabezal de agarre, es posible girar el cabezal de agarre junto con el brazo: en este caso, girando el brazo 90° se obtiene también una rotación de 90° del cabezal de agarre.

Características esenciales:

  • Rotación máxima del brazo 90°
  • Longitud del brazo (radio de funcionamiento) de 1000 a 1700
  • Carrera lineal máxima de 1400 a 2400 mm.
  • Movimientos realizados con dos servomotores de 400 y 750W.
  • Cabezal de agarre con ventosas o superficie de vacío
  • Cabezal de agarre flotante vertical

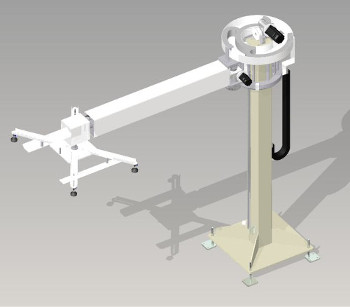

Mettifoglio a colonna 0-270°

ALIMENTADOR DE HOJAS DE COLUMNA 0-270°

El brazo que porta el cabezal de agarre de chapa puede girar 270°, pudiendo posicionarse en cualquier punto del recorrido. Gracias a una transmisión mecánica, el cabezal de agarre de chapa no gira durante la rotación del brazo. El cabezal de agarre de chapa puede moverse a lo largo del eje del brazo mediante un actuador neumático: la carrera puede variar de 0 a 400 mm.

Características esenciales:

  • Rotación máxima del brazo 270°
  • Longitud del brazo (radio de funcionamiento) da 1200 a 2000
  • Carrera lineal máxima del actuador neumático 400mm
  • Movimientos realizados con dos servomotores de 400 y 750W.
  • Cabezal de agarre con ventosas o superficie de vacío
  • Cabezal de agarre flotante vertical

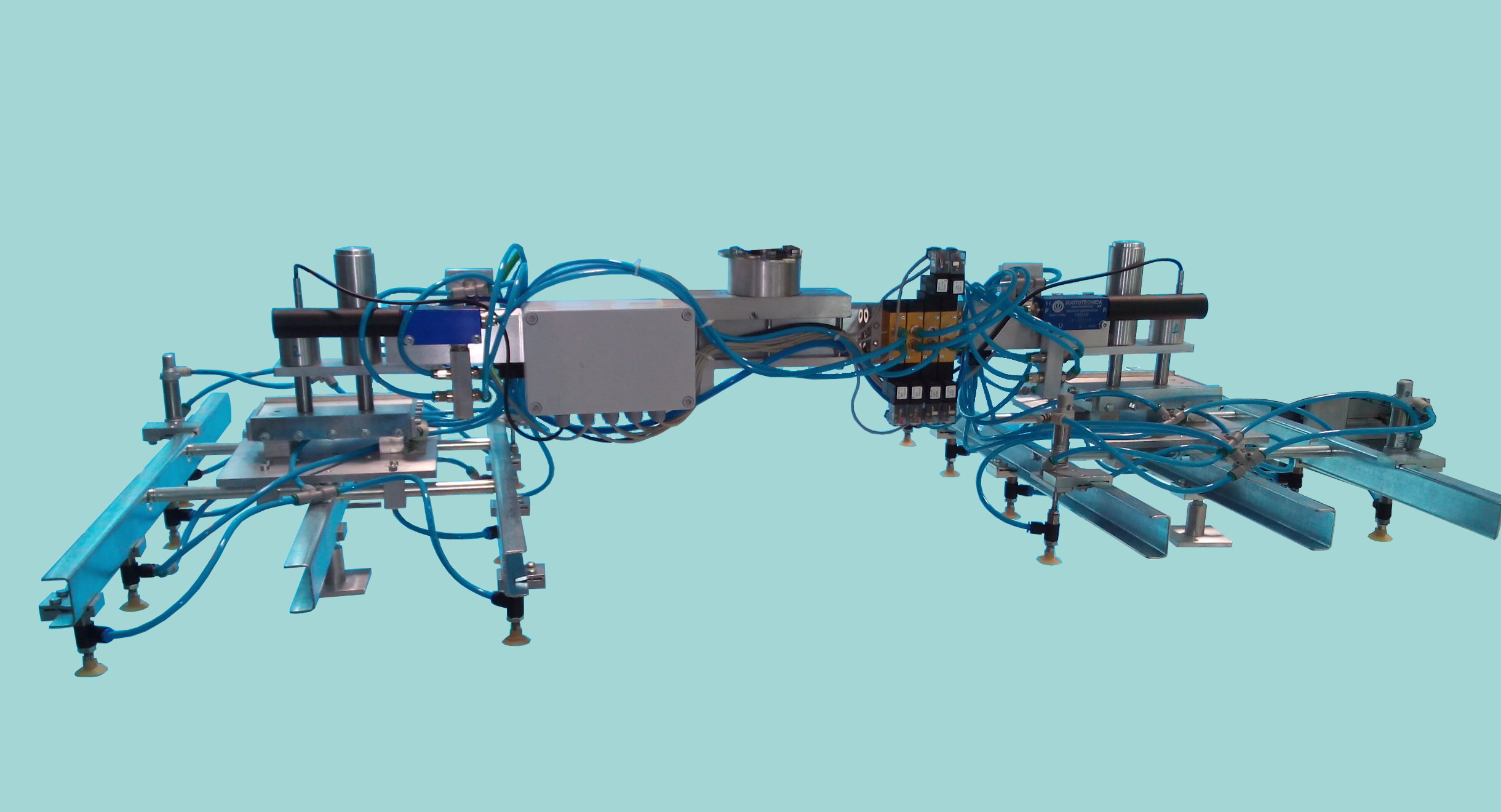

Doble cabezal de agarre ventosa para hojas.

CABEZA TOMADA DOBLE PARA HOJAS

Para agarrar las hojas creamos elementos de agarre con ventosa o superficie de succión.

Modelos hechos:

  • Cabezal de ventosa ajustable
  • Cabezal matricial de ventosas autoexcluyentes
  • Doble cabezal para cambio rápido
  • Planes de aspiracióni

Los grupos de agarre de doble cabezal permiten un rápido cambio de la chapa procesada por la virgen a procesar.
