PALETIZADOR CARTESIANO SERIE PCS
CON EJE VERTICAL PROYECTOR

El paletizador cartesiano PCS consta de un marco en forma de paralelepípedo sobre el que se desliza un robot de pórtico cartesiano.

Descarga el catálogo pdf de paletizadores cartesianos PCS Logo Pdf

haga clic para más imágenes Paletizador cartesiano Solaut insertado en la isla de embalaje del departamento de embotellado de leche

El paletizador tiene el eje vertical del robot sobresaliendo del bastidor de la máquina: el espacio vertical necesario para la instalación del paletizador es mayor que la altura del bastidor más el recorrido del eje vertical del robot. Al no disponer de piezas mecánicas perimetrales, permite la máxima libertad de acceso y posicionamiento de los transportadores. Se puede realizar con espacio de palet simple, doble o triple. El segundo y tercer lugar para palets se pueden utilizar para una segunda estación de paletizado, para un almacén de palets o para un almacén de la capa intermedia.
En las versiones con altura de paletizado superior a 1500 mm el eje vertical puede ser telescópico para reducir las dimensiones verticales.

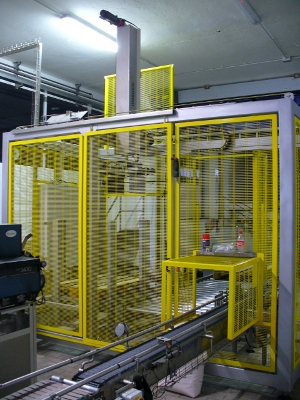

Paletizador de alta productividad para cinta transportadora de entrada de producto a paletizar.

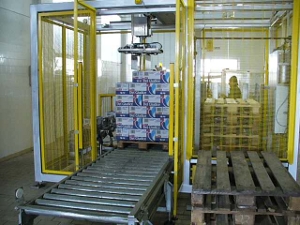

Paletizador de alta productividad: transportador de rodillos para salida de pallets del paletizado


Características de los paletizadores cartesianos PCS

  • Dos grupos de modelos distintos con orientación de palet tanto longitudinal como transversal.
  • Los modelos orientados transversalmente se fabrican con 1, 2 o 3 plazas de palet. Posibilidad de agarre directo del palet y de la capa intermedia.
  • Rotación de la pinza neumáticamente (0-90) o con un 4º eje.
  • Versiones con servomotores y productividad hasta 14 agarres por minuto
  • Versiones de bajo coste con motores asíncronos e inversores y productividad de hasta 8 enchufes por minuto.
  • Eje vertical telescópico para alturas de paletizado superiores a 1500mm.
  • Modelos con servomotores, controlados por PLC Siemens S7-300 2DP
  • Modelos con motores inverter y asíncronos controlados con PLC Siemens S7-300
  • Panel del operador con pantalla táctil en color 7"
  • Estructura tubular de acero con recubrimiento en polvo.
  • Servomotores conectados al PLC con bus Profibus.
  • Guías de traslación templadas y rectificadas con carros de bolas de recirculación
  • Peso máximo de elevación 60Kg - 100Kg incluyendo alicates.
  • Altura máxima paletizable 1800mm
  • Protecciones perimetrales de malla de acero con recubrimiento en polvo.
  • Protección lateral de salida de palés con barrera fotoeléctrica y dispositivo muting.
