Solaut crée des tables d'accumulation à utiliser dans les positions intermédiaires des lignes de transport.
Les tableaux d'accumulation de produits sont divisés en deux types:
Téléchargez le catalogue pdf des tables d'accumulation
Les tables d'accumulation horizontales à recirculation sont généralement insérées à l'intérieur d'une section de convoyeur pour permettre à la fois l'accumulation et la division du produit sur plusieurs lignes de sortie. Les produits pouvant être accumulés sont des bouteilles à section circulaire ou des produits similaires. La figure montre un exemple de table d'accumulation : une paire de moteurs font recirculer le produit.
La structure du convoyeur peut être en acier peint, galvanisé ou inoxydable.

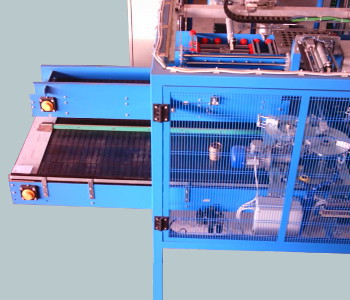

La figure ci-contre représente une table d'accumulation spéciale, créée pour une industrie mécanique. Les produits accumulés sont des bagues de roulement. Dans cette application, l'entrée du produit ne consiste pas en une bande transporteuse. Les produits sont introduits par un robot portique qui retire les anneaux d'une caisse.

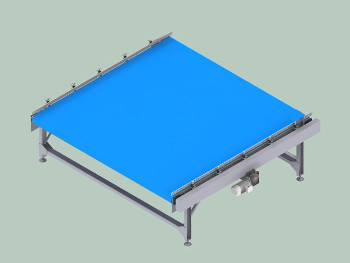

Les tables d'accumulation horizontales sont des convoyeurs à bande modulaires ou à chaînes à palettes de grande largeur (jusqu'à 3 mètres) et de longueurs allant jusqu'à 6 mètres. Cet accumulateur est utilisé comme tampon à insérer entre les machines de l'usine. Les tables d'accumulation horizontales déplacent le tapis dans une direction pendant le chargement ; pendant la phase de déchargement, le sens du mouvement est opposé. Pour obtenir le double sens de mouvement, l'entraînement par courroie est réalisé avec deux arbres de transmission aux deux extrémités de la table. Pour déplacer le tapis nous pouvons proposer deux solutions :
Dans les modèles à double motorisation, chaque arbre est déplacé par un motoréducteur dédié ;
le mouvement est contrôlé au moyen d'un embrayage qui relie le réducteur à l'arbre avec les pignons d'entraînement par bande.
Dans les modèles à motorisation centrale, nous avons un seul motoréducteur monté au centre d'un des deux côtés.
Le mouvement est transmis aux deux arbres au moyen d'une chaîne qui engrène avec deux pignons
qui contrôlent le mouvement des deux arbres entraînant la courroie.
Les pignons ne sont pas montés rigidement sur l'arbre mais transmettent le couple moteur via une articulation avec un jeu angulaire de 120°.
Grâce au jeu important, l'arbre intermédiaire est tiré par la bande et non par la chaîne.
Caractéristiques essentielles:

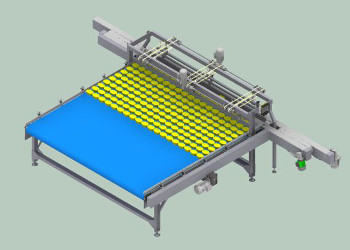

Les tableaux d'accumulation bidirectionnels se divisent en deux familles selon que les produits sont accumulés de manière désordonnée ou ordonnés en lignes.
Une accumulation ordonnée est requise pour les produits de forme parallélépipédique
ou ovale qui sont extraits en rangées ordonnées du convoyeur et doivent être réinsérés dans le convoyeur dans le même ordre.

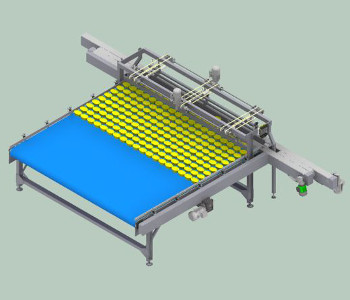

Le déplacement des rangées ordonnées s'effectue au moyen d'une paire d'inverseurs mobiles
contrôlés par des servomoteurs qui sont insérés sur le convoyeur de la ligne et une fois la rangée créée,
ils la déplacent sur la table.
Les mouvements de la table sont des pas de longueur égale à la largeur de la rangée
de produits plus la distance entre les rangées.
La position de la courroie est acquise par un encodeur monté sur l'arbre d'entraînement.
La réintroduction des produits accumulés dans la de transport peut s'effectuer par rangées entières
s'il est possible de créer un espace suffisant sur le convoyeurs pour l'insertion d'une rangée entière.
Si cette dernière condition n'est pas réalisable et que les produits doivent donc être remis
en ligne par petits groupes, une convoyeur de dosage doit être insérée.
Le convoyeur de dosage est parallèle au convoyeur de ligne et reçoit les produits à travers un inverseur.
Des lignes sont créées sur la convoyeur de dosage avant d'être déplacées vers le tableau.
Les produits accumulés sont remis dans la ligne en déplaçant d'abord une rangée de la table vers le convoyeur doseur.
Les produits sont remis en ligne en arrêtant l'écoulement sur le convoyeur principal
grâce à une butée et en plaçant sur la ligne un ou plusieurs produits présents sur le convoyeur de dosage.
Tous les paramètres du système peuvent être saisis ou modifiés sur le panneau de commande
du tableau électrique de la table d'accumulation.

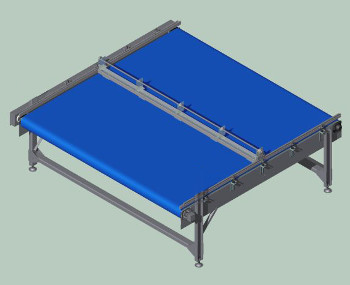

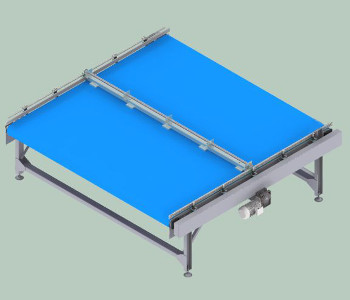

Une application typique est le secteur de l'embouteillage, où les produits sont principalement de forme circulaire. Un côté de confinement transversal est ajouté à la table de base, reposant sur le tapis. Le rail transversal est doté d'un arbre d'équilibrage de chaîne qui maintient l'élévateur perpendiculaire à la direction de mouvement de la bande. Le côté contrôle deux micro-interrupteurs, situés aux extrémités de la table, dans les positions table pleine et vide.
