Solaut produit des positionners automatiques à colonnes capables de positionner des intercalaires,
des palettes mais également des intercalaires et des palettes.
Les types d'alimentateurs à colonnes que nous produisons sont :
Téléchargez le catalogue pdf des positionner automatique des intercalaires à colonnes
cliquez pour plus d'images

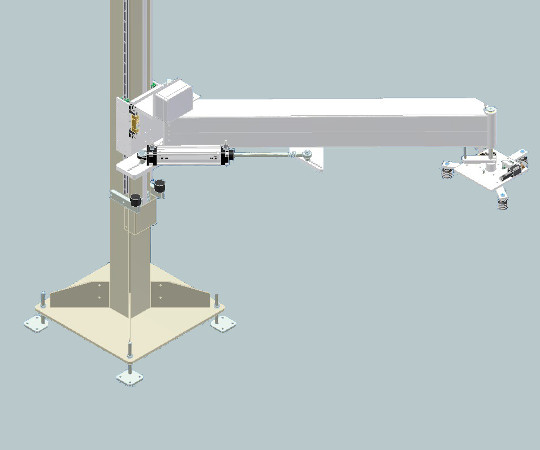

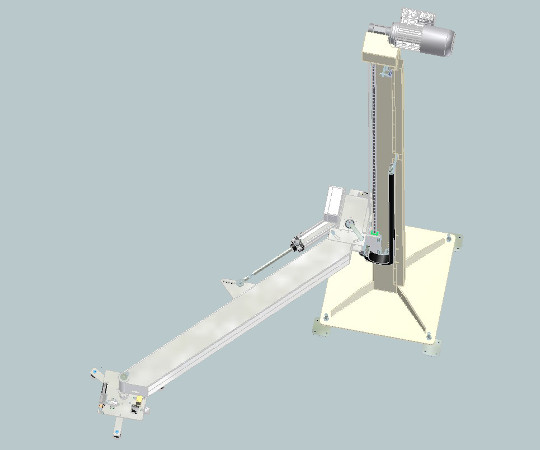

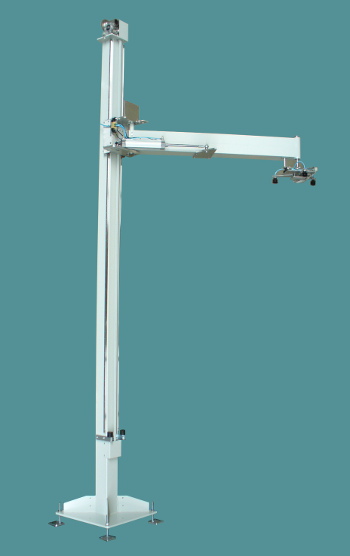

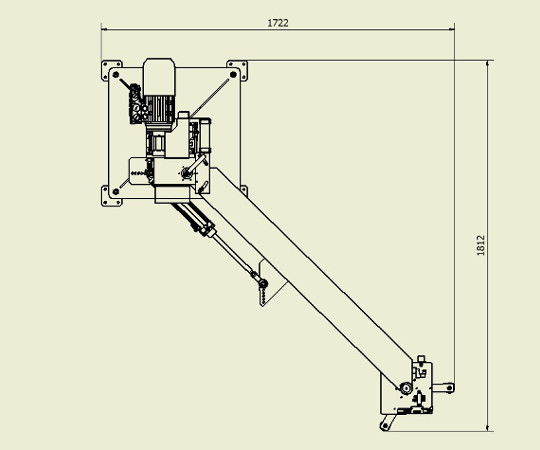

POSITIONNER DES INTERCALAIRES 0-90° PNEUMATIQUE
L'alimentateur à colonnes peut être fourni avec une hauteur et une course selon les spécifications du client.
La longueur du bras (élément rotatif dans le plan horizontal) peut également être choisie dans la plage de 1200 à 2500 mm.
Le positionner automatique des intercalaires à colonne 0-90 positionne l'intercalaire sur une palette,
en le sortant d'un entrepôt spécial d'intercalaires.
La même machine peut être utilisée pour retirer l'intercalaire des palettes en cours de dépalettisation.
Le positionner de colonnes peut être fourni dans trois configurations différentes :
partie mécanique uniquement.
machine complète avec système électrique.
machine avec tableau électrique et logiciel.
La rotation du bras peut être modifiée en déplaçant les trous de fixation du cylindre.
La position du bras avec le vérin complètement sorti n'est pas affectée par la course choisie.
Caractéristiques essentielles:
Prélèvement de la pile intercalaire et positionnement sur palette
Déplacement vertical sur mesure
Colonne avec base d'appui au sol ou avec équerres de fixation au palettiseur
Entraxe maximale des bras 2500 mm
Course angulaire réglable de 57° à 102°
Course horizontale maximale 3500 mm égale à une rotation du bras de 90°
Possibilité de faire pivoter l'intercalaire pendant la translation
Mouvement vertical réalisé avec servomoteur ou moteur asynchrone avec ou sans inverseur de positionnement

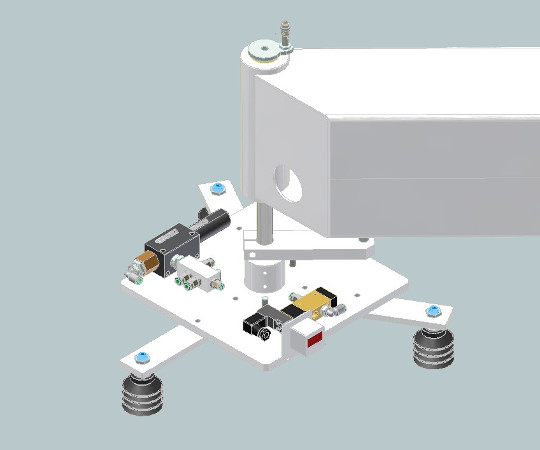

Tête de préhension flottante verticalement

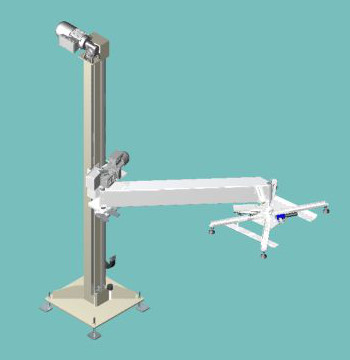

POSITIONNER AUTOMATIQUE DES INTERCALAIRES À COLONNES 0-270
Le bras portant la tête de préhension des feuilles peut pivoter à 270°,
pouvant se positionner à n'importe quel point de la course.
Grâce à un actionneur pneumatique, la tête de préhension des feuilles peut tourner d'un angle
de zéro à 100° pour permettre une grande liberté dans l'orientation du magasin d'intercalaire
par rapport à la palette sur laquelle l'intercalaire doit être appliqué.
Le bras peut avoir un entraxe variable pour des besoins particuliers liés à l'encombrement du système.
La variation d'empattement peut aller de 50 à 400 mm.
Caractéristiques essentielles:
Extrait de la pile intercalaire et positionnement sur palette
Vitesse de positionnement élevée
Course verticale standard 2000 mm
Course horizontale maximale 3600mm égale à une rotation du bras de 180°
Vitesses réglables depuis le panneau de commande
Mouvements effectués avec deux moteurs de 250 et 750W
Plc, moteurs et onduleurs positionneurs Lenze.
Tête de préhension flottante verticalement
Actionneur pneumatique avec course de 50 à 400 mm pour déplacer radialement la tête de préhension (en option)

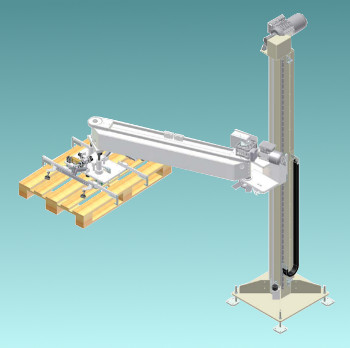

POSITIONNER DES INTERCALAIRES À COLONNES 0-270° DE TÊTE FIXE POUR INTERCALAIRE ET PALETTE
Cet positionner automatique positionne à la fois la palette et l'intercalaire.
Le positionner à colonnes de tête fixe est une machine similaire à le positionner à colonnes 0-270,
avec en plus une transmission par courroie crantée qui permet au intercalaire et à la tête de préhension
des palettes de ne pas tourner pendant la rotation du bras.
Cette fonctionnalité est très utile lorsque le margeur de couches doit déplacer une palette présentant une inertie importante.
Il peut fonctionner sur 3 ou 4 postes, comme dans le cas où le patin et la palette doivent être positionnés sur 2 emplacements de palette.
cliquez pour plus d'images

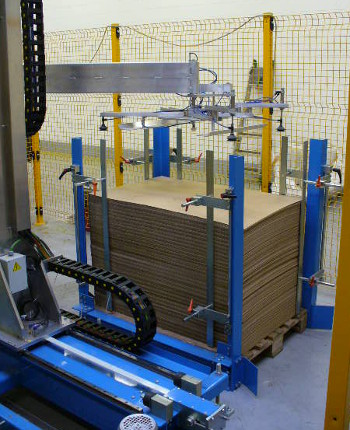

ENTREPÔTS INTERCALAIRES
Pour compléter la fourniture de nos positionner des intercalaires , nous produisons des magasins de intercalaires en deux modèles distincts.
Nous disposons d'un entrepôt à largeur fixe et d'un entrepôt à largeur réglable.
La largeur en question est celle de la palette sur laquelle sont posés les rabats.
Les deux modèles disposent de guides réglables pour s'adapter à la largeur des intercalaires.
Les guides peuvent être fournis avec des brosses pour faciliter le détachement de l'intercalaire fixé de ceux du dessous.
Les dimensions standards sont 800x1200; le modèle réglable atteint 1200x1200.
Comme tous nos produits, les dimensions peuvent varier selon les spécifications du client.
