PINZE ROBOT PER INSCATOLARE BOTTIGLIE
Solaut produce pinze per la pallettizzazione, la depallettizzazione, l'incassettamento di bottiglie e flaconi.
Si realizzano anche sistemi di presa speciali per la movimentazione combinata di bottiglie/flaconi e cartoni/cassette.
Solaut produce anche elementi di presa per sacchi, per scatole e fardelli, per fogli e pannelli; i link alle pagine dedicate sono elencati quì sotto:
Per la presa delle bottiglie e dei flaconi possono essere impiegate testine meccaniche od a depressione.
Le tipologie di pinze che produciamo sono:
- pinze con testine a presa meccanica
- pinze con presa a depressione
- pinze combinate presa bottiglie e scatola
Scarica il catalogo pdf delle pinze
clicca per altre immagini

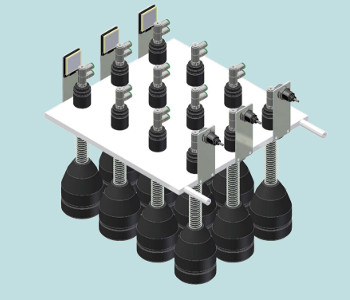

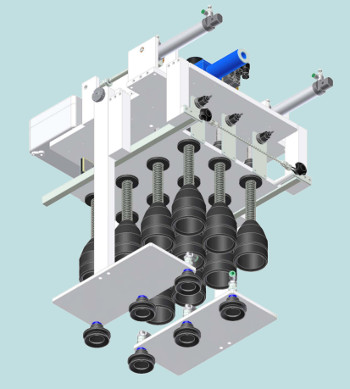

PINZE A PRESA MECCANICA
Questa tipologia di pinze è la più utilizzata; è costituita da una piastra
che porta una serie di testine di presa commerciali.
L'utilizzo di testine di presa commerciali ha come vincolo principale il diametro esterno della testina
che deve essere inferiore al passo tra le bottiglie o flaconi da agganciare.
Ciascuna fila di testine ha una fotocellula che verifica che tutte le testine della fila
siano correttamente inserite nelle rispettive bottiglie/flaconi.
Le testine hanno un montaggio elastico a molla che facilita l'imbocco.
Caratteristica comune a tutti gli elementi di presa è la possibilità di sostituzione rapida
della piastra di presa per ottenere un cambio formato rapido.
clicca per altre immagini

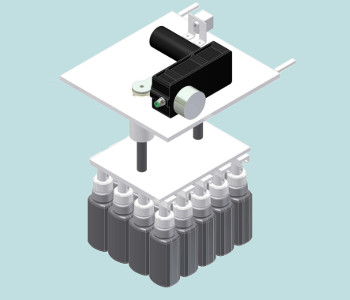

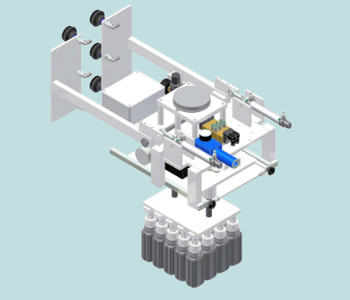

PINZE A DEPRESSIONE
Nelle applicazioni in cui l'interasse tra le bottiglie-flaconi è inferiore al diametro della testina di presa, può essere usata una piastra di presa forata in gomma mousse con un generatore
di vuoto per la presa a depressione.
Una alternativa alla gomma mousse sono le ventose.
Questa soluzione presenta diverse criticità: la difficolta a muovere contenitori
con un rapporto altezza / diametro ventosa superiore a 3 limita notevolmente il campo di utilizzo.
Difficilmente potranno essere impiegate delle ventose commerciali; la costruzione di ventose a disegno ha costi importanti.
clicca per altre immagini

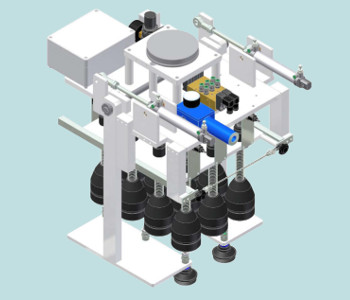

PINZE COMBINATE BOTTIGLIE SCATOLA
Nella figura a fianco è raffigurata un pinza a presa combinata, in grado di agganciare sia dei flaconi
che le scatole in cui i flaconi sono stati inseriti.
Gli elementi di presa delle delle scatole possono essere sia le pinze ad una ganascia fissa
che autocentranti che anche piastre a ventose.
