METTIFOGLIO PORTATILI ACRAB
Solaut produce mettifoglio automatici portatili per il carico/scarico, carico e scarico di fogli e lastre.
I mettifoglio a tavolo acrab trovano impiego nell'automatizzazione della movimentazione del prodotto in stampanti e plotter da taglio.
La caratteristica comune a tutti i modelli è la presenza di un piano sollevabile (tavolo) che porta il prodotto
da caricare alla quota di presa da parte delle ventose.
I modelli di mettifoglio portatili a tavolo che produciamo sono:
Scarica il catalogo pdf dei mettifoglio
METTIFOGLIO ACRAB-T
Il mettifoglio ACRAB-T è una macchina destinata al carico ed allo scarico di plotter da taglio.
Le caratteristiche peculiari della macchina sono 2:
- alta velocità
- possibilità di rimuovere fogli lavorati a taglio pieno

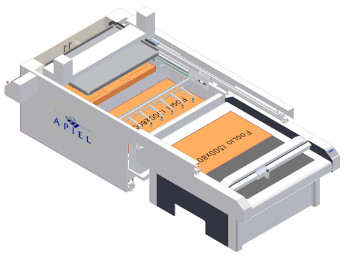

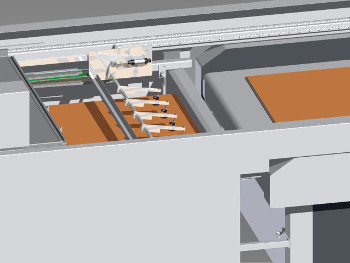

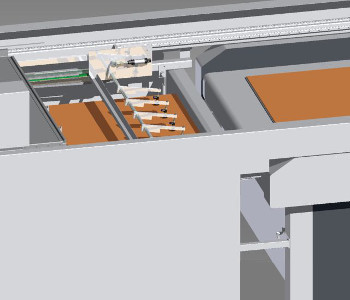

L'alta velocità è stata raggiunta con una coppia di elementi di presa: un piano aspirante rimuove il foglio lavorato dal tavolo del plotter.
Non appena il foglio è sollevato dal piano del plotter, un secondo gruppo a ventosa posiziona il foglio vergine.
Grazie all'indipendenza dei due gruppi di carico e scarico, il tempo perso per la sostituzione del foglio è inferiore a 2sec.
L'utilizzo di un piano aspirante per la rimozione del foglio tagliato,
consente di rimuovere sia il prodotto finito che lo sfrido.
Questa caratteristica consente la sua applicazione anche in cartotecnica.

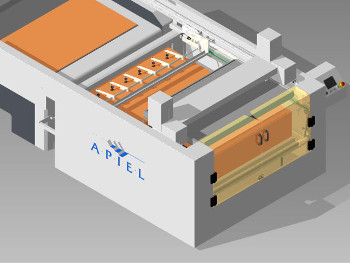

Nelle figure a fianco si vede che i pacchi di fogli da tagliare sono impilati all'interno della macchina
(pila arancione a sinistra).
I fogli tagliati sono depositati nella pila a destra.
Entrambe le pile appoggiano su dei piani elevabili
che grazie ad una serie di sensori mantengono il filo superiore delle pile a quota costante.
Grazie alla quota di presa costante è possibile installare dei sistemi per evitare prese multiple
(lame d'aria, spazzole o lamelle).
E' possibile inserire sensori ad ultrasuoni per verificare che non vengano presi 2 fogli alla volta.
I mettifoglio della serie ACRAB-T sono dimensionati per accoppiarsi con un ben preciso modello di plotter.
Grazie al telaio con ruote, il caricatore automatico ACRAB-T può essere facilmente spostato,
consentendo l'utilizzo del plotter in modo tradizionale.
Il mettifoglio può essere utilizzato su plotter diversi: la macchina ha integrato il quadro elettrico.
Grazie a due bracci di fissaggio è possibile vincolare il mettifoglio al plotter.
I mettifoglio ACRAB-T sono disponibili nelle seguenti dimensioni:
- Fronte 800 profondità 400
- Fronte 800 profondità 800
- Fronte 1350 profondità 800
- Fronte 1350 profondità 1200
Per il funzionamento il mettifoglio richiede:
- Alimentazione elettrica 230V 1Kw
- Alimentazione pneumatica 5bar
- Connessione ad una soffiante per alimentare il piano aspirante
- Predisposizione del plotter per potersi interfacciare con il mettifoglio
METTIFOGLIO ACRAB-CT

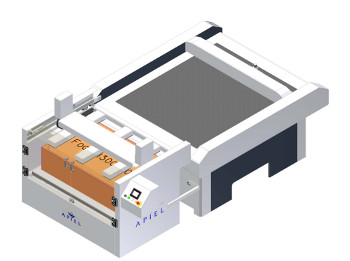

Il mettifoglio nella versione CT è utilizzato per il carico di plotter da taglio od in generale per il posizionamento di fogli.
Il mettifoglio offre la possibilità di caricare da 1 a 5 fogli contemporaneamente.
I vari modelli sono realizzate in relazione al fronte ed alla profondità:
- FRONTE: 800 PROFONDITA': 400/800
- FRONTE: 1350 PROFONDITA': 800/1200
- FRONTE: 1800 PROFONDITA': 1000/1600
- FRONTE: 2270 PROFONDITA': 1200/2000

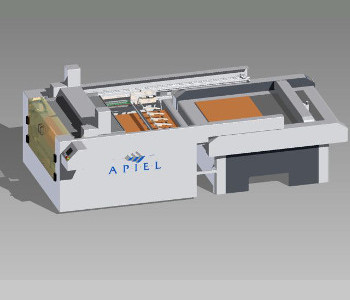

La macchina rappresentata in figura lavora automatizza il carico di fogli e pannelli su plotter a nastro e da taglio di grandi dimensioni.
Il mettifoglio è dotato di ruote che lo rendono trasportabile con facilità qualora il suo impiego non sia necessario.
É possibile utilizzare il mettifoglio su più macchine (plotter di diversa tipologia e dimensioni) grazie alla semplicita di interconnessione
con la macchina.
METTIFOGLIO ACRAB-ST
Il mettifoglio nella versione ST è utilizzato per lo scarico di plotter da taglio, stampanti flat bed od
in generale per la rimozione e l'impilamento automatico di fogli.
I vari modelli sono realizzate in relazione al fronte ed alla profondità:
- FRONTE: 800 PROFONDITA': 400/800
- FRONTE: 1350 PROFONDITA': 800/1200
- FRONTE: 1800 PROFONDITA': 1000

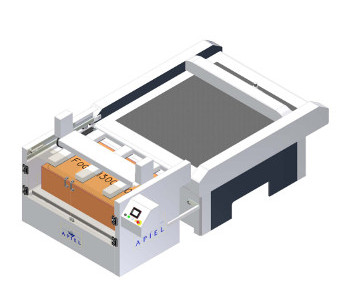

La macchina della figura a fianco è stata realizzata per lo scarico automatico di un plotter Zund.
La macchina è dotata di piastre aspiranti per la rimozione dei fogli tagliati.
METTIFOGLIO ACRAB-FB
Il mettifoglio offre la possibilità di caricare da 1 a 5 fogli contemporaneamente su stampanti
stampanti flatbed a getto d'inchiostro di grande formato come DURST RHO P10/250.
Questo modello di mettifoglio perde la portatilità dei precedenti modelli.
Il mettifoglio è realizzato in due modelli, in base alla larghezza:
- FRONTE: 2500
- FRONTE: 3200

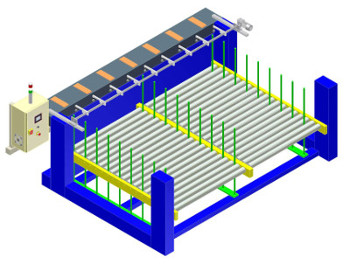

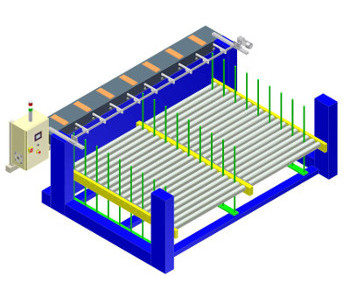

Il mettifoglio è in grado di effettuare il carico di fogli, pannelli e lastre sulla stampante per grandi formati
Durst Rho Pro 250. Il metti foglio è costituito da un magazzino fogli con piano di appoggio a rulli
elevabile in grado di mantenere il primo foglio in posizione fissa. La rulliera d'appoggio dei fogli sara
provvista di una serie di guide per il contenimento di uno o più fogli (max 5) con dimensioni variabili a
piacere. Le 3 guide interne hanno la posizione trasversale regolabile per mezzo di manette e indicatori di
quota.
Il secondo componente del mettifoglio è lo sfogliatore: una serie di ventose con posizioni regolabili,
agganciano il foglio/i fogli lo sollevano ruotando il lembo.
Una serie di ugelli soffiano aria per facilitare il distacco di fogli appiccicati al primo.
Lo sfogliatore avanza per portare il foglio sul gruppo di traino della stampante.
Il terzo componente del mettifoglio è il gruppo di traino: costituito da una serie di cinghie forare che
alimentate da un serie di generatori di vuoto agganciano il foglio e lo fanno avanzare all'interno della
stampante.
