homepage / mettifoglio / Portale

METTIFOGLIO A PORTALE

Il mettifoglio a portale viene utilizzato per automatizzare il carico, lo scarico o carico/scarico, di fogli e pannelli su plotter a nastro e da taglio, di grande formato. Le dimensioni possono raggiungere un massimo di 3200 mm ed il peso massimo caricabile Ŕ di 30 kg. La lunghezza del foglio non ha limiti ma dipende unicamente dalla capacitÓ del plotter da taglio. Il macchinario, dal punto di vista tecnico, consiste in un telaio di sostegno con quattro colonne a terra e su cui scorre una travatura. A quest'ultima sono collegati 3 bracci di sollevamento, i quali, mediante ventose, agganciano e sollevano il foglio. I fogli da caricare sono contenuti in un apposito supporto fornito separatamente. La macchina Ŕ dotata,inoltre, di una barriera fotoelettrica di sicurezza per la protezione dell'area operativa. Questo modello di mettifoglio Ŕ disponibile anche nella versione MC 2500, in cui le dimensioni possono raggiungere un massimo di 2500 mm ed il peso massimo applicabile Ŕ di 30 kg.

Scarica il catalogo pdf dei mettifoglio Logo Pdf

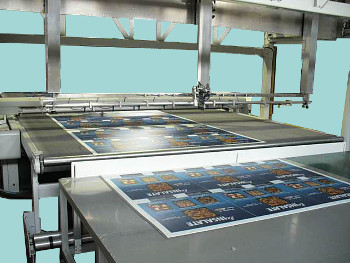

Mettifalda a portale per carico plotter G3 3Xl-3200

METTIFOGLIO A PORTALE MC3200

La macchina nella figura a fianco illustra l'applicazione di un mettifoglio MC3200 ad un plotter da taglio Zund G3 3XL-3200.

Nell'applicazione il mettifoglio automatizza il solo carico del plotter.

Il mettifoglio, avendo sia la parte meccanica che il quadro elettrico in quota (ad una altezza superiore a 2 metri), consente l'utilizzo del plotter anche in funzionamento manuale, eseguito da parte di un operatore.

Oltre alla fornitura del mettifoglio Solaut si occupa dell'interfacciamento plotter-mettifoglio, o acquisendo segnali dal plotter o inserendo dei sensori per rilevare lo stato funzionale del plotter.

Caratteristiche essenziali:

  • Carico, scarico, carico/scarico
  • Presa di fogli e lastre
  • Aggancio con linea di ventose
  • Memorizzazione delle lavorazioni
  • Protezioni su 3 lati con barriera di sicurezza
  • Peso massimo lastra 30Kg
  • Corsa orizzontale massima 6000mm
  • Alimentazione elettrica 230V
  • Alimentazione pneumatica necessaria

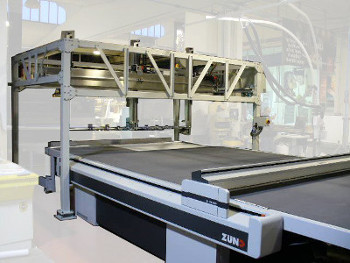

Mettifogli a portale per plotter della serie 3G Zund

METTIFOGLIO A PORTALE MC2500

La versione piccola dei mettifoglio MC conserva tutte le caratteristiche della versione 3200.

Il mettifoglio a portale MC2500 si accoppia a plotter tipo lo Zund G3 2XL.
