Buffer accumulo verticale per scatole

ACCUMULATORI RETTILINEI AD ACCUMULO VERTICALE

La funzione di questi elementi di realizzare polmoni/buffer all'interno di linee di trasporto. Questa tipologia di macchina consente l'accumulo di prodotti di forma parallelepipeda e di piccole dimensioni come scatole e vaschette con altezza uguale o inferiore alla minore delle altre due. Gli accumulatori verticali consentono di:

  • ridurre l'ingombro in pianta destinato al polmone
  • il prodotto restituito alla linea di trasporto con lo stesso orientamento con cui era stato prelevato
  • Accumulo di prodotti parallelepipedi difficili da accumulare su tavoli orizzontali.

L'accumulatore costituito da quattro elementi, ciascuno dei quali fornibile separatamente:

  • accumulatore verticale
  • rulliera di scambio
  • impianto elettrico bordo macchina
  • quadro elettrico con anche PLC, pannello operatore e software di comando

La rulliera di scambio una rulliera a passo ridotto 50mm diametro rullo 32mm. Tra i rulli passa il pettine dell'accumulatore che rimuove il prodotto dalla rulliera. L'accumulatore ha una serie di pettini che si vanno a riempire con il prodotto rimosso dal nastro. L'accumulatore saturato quando tutti i pettini portano prodotto. La fase di scarico avviene abbassando un pettine alla volta in modo da rilasciare il prodotto sulla rulliera. Completata l'evacuazione del prodotto dalla rulliera, un altro pettine si abbassa.

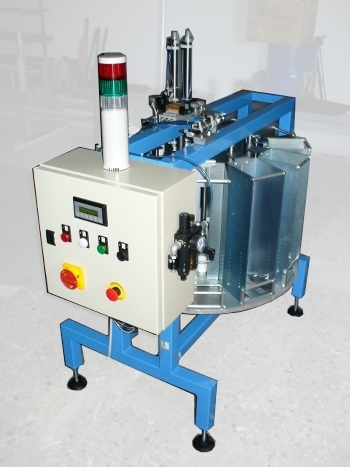

Tavolo rotante ad accumulo verticale

ACCUMULATORI ROTANTI AD ACCUMULO VERTICALE

Le tavole d'accumulo rotanti di nostra produzione, trovano applicazione alla fine di linee di confezionamento ed in particolare all'uscita da una confezionatrice, consentendo di realizzare l'accumulo del prodotto lavorato.
Il prodotto accumulato non viene rimesso in linea, viene rimosso da un operatore che lo inserisce nei contenitori per il confezionamento finale.

Il tavolo rotante ad acumulo verticale costituito da un intermittore tipicamente a 12 posizioni, sul quale fissata una piastra circolare che sostiene dei contenitori estraibili. I contenitori accolgono il prodotto proveniente da un nastro trasportatore; ciascun contenitore ha un piattello mobile verticalmente che sostiene il prodotto da accumulare. I piattelli sono mossi verticalmente da una coppia di cilindri pneumatici. Un primo cilindro solleva il piattello del contenitore prima che questo vada in posizione di carico. Quando l'intermittore si muove di un passo, porta un contenitore vuoto in posizione di carico con il piattello tutto in alto. Una fotocellula, installata sul nastro trasportatore di arrivo del prodotto, rileva e conta l'arrivo di ogni unit di prodotto. Una seconda posizionata nella parte superiore del contenitore, comanda l'abbassamento del piattello porta pezzi, durante l'arrivo del prodotto in modo da mantenere costante la posizione di appoggio del prodotto che arriva. Completato il numero di pezzi per il caricatore, il piattello si porta nella posizione inferiore e l'intermittore avanza di un passo.

I contenitori con il prodotto sono svuotati da parte di un operatore: per facilitare la rimozione del prodotto, i contenitori sono rimovibili.
Questo accumulatore fornito completo di:

  • quadro elettrico con un PLC Omron CP1L
  • pannello operatore NT2S (2 righe 16 caratteri)
  • colonna di segnalazione
  • software di comando e diagnostica
  • gruppo filtro, regolazione con pressostato
