PALLETTIZZATORE CARTESIANO SERIE PCS
CON ASSE VERTICALE SPORGENTE

Il pallettizzatore cartesiano PCS Ŕ costituito da un telaio di forma parellelepipeda al di sopra del quale scorre un robot cartesiano a portale.

Scarica il catalogo pdf dei pallettizzatori cartesiano PCS Logo Pdf

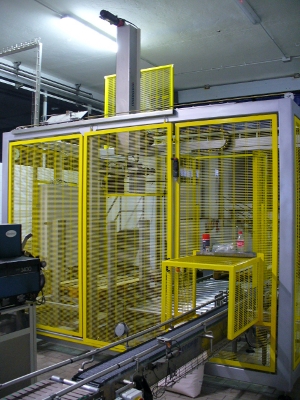

clicca per altre immagini Pallettizzatore cartesiano Solaut inserito in isola di confezionamento
			reparto imbottigliamento latte

Il pallettizzatore presenta l'asse verticale del robot sporgente dal telaio della macchina: lo spazio verticale necessario all'installazione del pallettizzatore Ŕ superiore l'altezza del telaio pi¨ la corsa dell'asse verticale del robot. Non avento organi meccanici perimetrali, consente la massima libertà di accesso e posizionamento dei trasportatori. Può essere realizzato con singolo, doppio o triplo posto pallet. Il secondo e terzo posto pallet possono essere utilizzati per una seconda stazione di pallettizzazione, per un magazzino pallet o magazzino falde.
Nelle versioni con altezza di palettizzazione superiore a 1500mm l'asse verticale può essere telescopico per ridurre l'ingombro verticale.


Pallettizzatore alta produttivitÓ nastro trasportatore ingresso prodotto da pallettizzare.

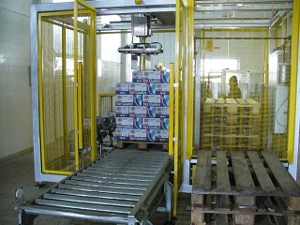

Pallettizzatore alta produttivitÓ rulliera uscita pallet dal pallettizzare


Caratteristiche palettizzatori cartesiani PCS

  • Due gruppi di modelli distinti con orientamento del pallet sia longitudinale che trasversale.
  • I modelli ad orientamento trasversale sono realizzati ad 1, 2 o 3 posti pallet. Possibilità di presa diretta del pallet e della falda.
  • Rotazione dell'elemento di presa pneumatico (0-90) o con un 4° asse.
  • Versioni con servomotori e produttività fino a 14 prese al minuto
  • Versioni low cost con motori asincroni ed inverter e produttivita fino a 8 prese al minuto
  • Asse verticale telescopico per altezze di palettizzazione oltre 1500mm.
  • Modelli con servomotori, controllate da PLC Siemens S7-300 2DP
  • Modelli con inverter e motori asincroni controllate con PLC Siemens S7-300
  • Pannello operatore a colori touch screen 5.7"
  • Telaio in tubolari d'acciaio verniciato a polvere
  • Servomotori collegati al PLC con bus Profibus.
  • Guide di traslazione temprate e rettificate con carrelli a ricircolo di sfere
  • Peso massimo sollevabile 60Kg - 100Kg inclusa pinza.
  • Massima altezza palettizzabile 1800mm
  • Protezioni perimetrali in rete di acciaio verniciata a polvere.
  • Protezione lato uscita pallet con barriera fotoelettrica e dispositivo di muting.
