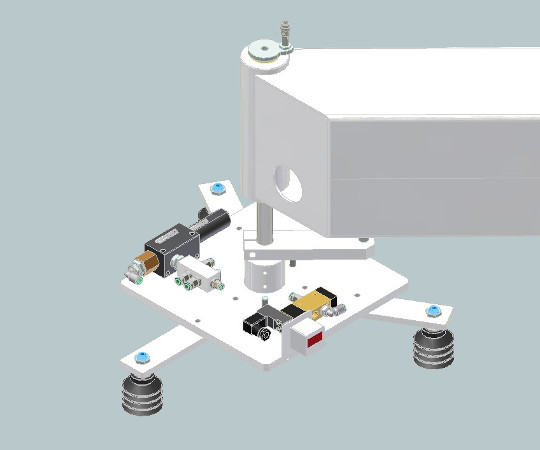

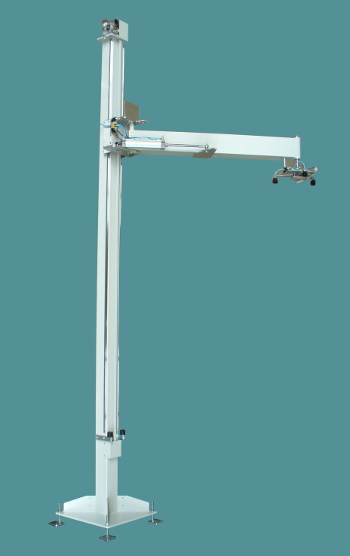

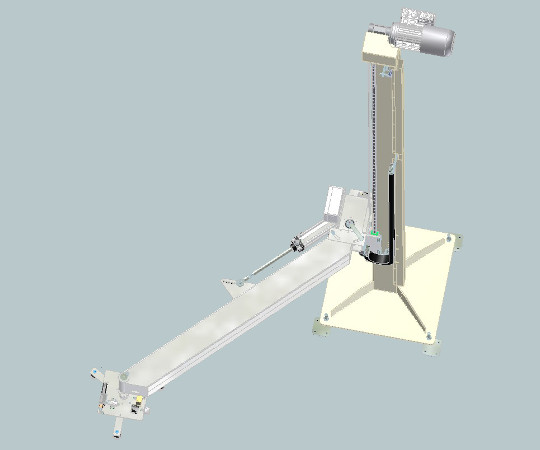

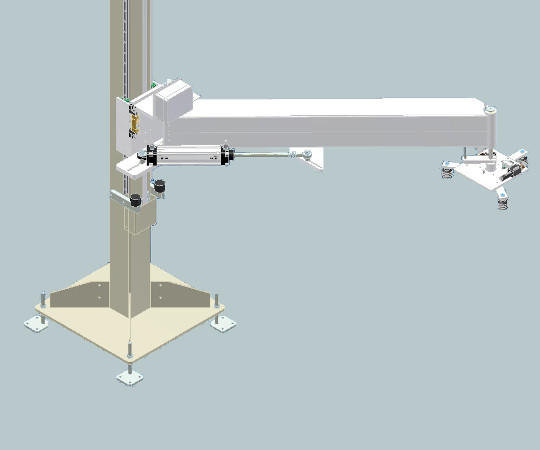

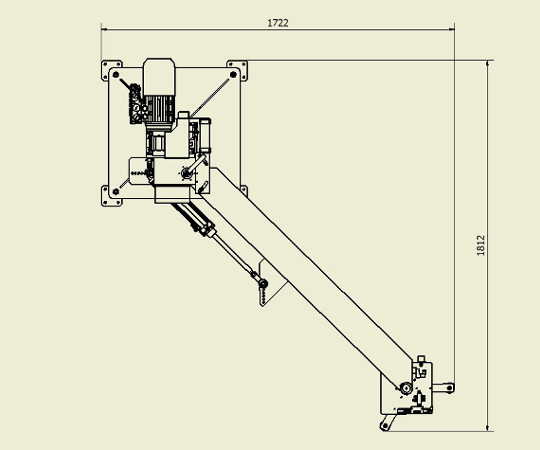

clicca per altre immagini Mettifalda 0-90 con rotazione pneumatica del braccio

METTIFALDA A COLONNA 0-90 PNEUMATICO

Il mettifalda a colonna può essere fornito con altezza e corsa su specifica del cliente. Anche la lunghezza del braccio (elemento rotante nel piano orizzontale)può essere scelta nel range da 1200 a 2500mm.

Il mettifalda a colonna 0-90 pneumatico posiziona l'interfalda su un posto pallet, prelevandola da un apposito magazzino falde. La stessa macchina può essere utilizzata per la rimozione dell'interfalda dai pallet in corso di depallettizzazione.

Il mettifalda a colonna può essere fornito in tre diverse configurazioni:

  • sola parte meccanica.
  • macchina completa di impianto elettrico.
  • macchina con quadro e software.

La rotazione del braccio può essere variata spostando i fori di fissaggio del cilindro. La posizione del braccio con il cilindro tutto fuori non è influenzata dalla corsa scelta.

Caratteristiche essenziali:

  • Presa da pila falde e posizionamento su pallet
  • Corsa verticale su specifica
  • Colonna con base d'appoggio a terra o con staffe di aggancio al pallettizzatore
  • Interasse massimo braccio 2500mm
  • Corsa angolare regolabile da 57° a 102°
  • Corsa orizzontale massima 3500mm pari ad una rotazione del braccio di 90°
  • Possibilità di ruotare la falda durante la traslazione
  • Movimentazione verticale realizzata con servomotore o motore asincrono con o senza inverter posizionatore
  • Testa di presa flottante verticalmente

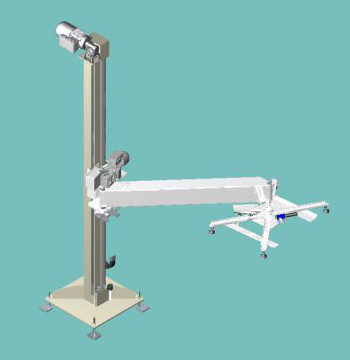

Mettifalda a colonna 0-270 posiziona interfalda su 1 o 2 pallet.

METTIFALDA A COLONNA 0-270

Il braccio che porta la testa di presa del foglio può ruotare di 270°, potendo posizionarsi in qualsiasi punto della corsa. Grazie ad un attuatore pneumatico, la testa di presa del foglio può ruotare di un angolo da zero a 100° per consentire ampia libertà nell'orientamento del magazzino delle interfalde rispetto al pallet su cui deve essere applicata l'interfalda. Il braccio può avere interasse variabile per particolari esigenze legate agli ingombri dell'impianto. La variazione d'interasse può andare da 50 fino a 400mm.

Caratteristiche essenziali:

  • Presa da pila falde e posizionamento su pallet
  • Elevata velocità di posizionamento
  • Corsa verticale standard 2000mm
  • Corsa orizzontale massima 3600mm pari ad una rotazione del braccio di 180°
  • Velocità regolabili da pannello operatore
  • Movimentazioni realizzate con due motori da 250 e 750W
  • Plc, motori ed inverter posizionatori Lenze.
  • Testa di presa flottante verticalmente
  • Attuatore pneumatico con corsa da 50 a 400mm per spostare radialmente la testa di presa (opzionale)

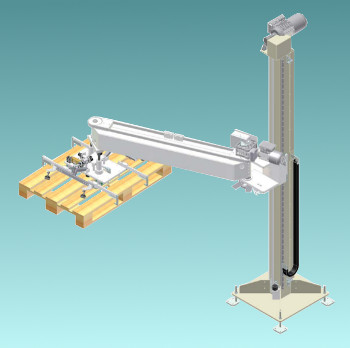

Mettifalda a colonna a testa fissa posiziona falda e pallet per pallettizzazione

METTIFALDA A COLONNA 0-270 TESTA FISSA FALDA PALLET

Questo mettifalda effettua il posizionamento sia del bancale che della falda. Il mettifalda a testa fissa è una macchina simile al mettifalda 0-270, con in più una trasmissione a cinghia dentata che consente alla testa di presa di falda e bancale di non ruotare durante la rotazione del braccio. Questa caratteristica è molto utile quando il mettifalda deve muovere un pallet che ha una inerzia importante. Può operare su 3 o 4 postazioni, come nel caso in cui si debba posizionare sia la falda che il pallet su 2 posti pallet.

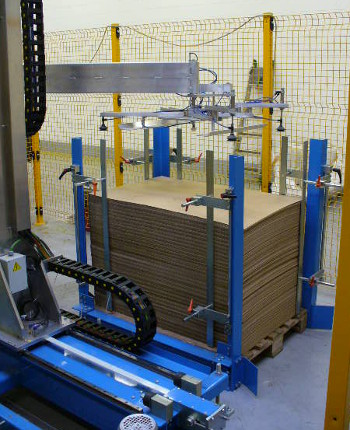

clicca per altre immagini Magazzino interfalde.

MAGAZZINI FALDE

A completamento della fornitura dei nostri mettifalda, produciamo magazzini falde in due distinti modelli. Abbiamo un magazzino a larghezza fissa ed uno a larghezza regolabile. La larghezza in questione è quella del pallet su cui sono appoggiate le falde. Entrambe i modelli hanno guide regolabili per adattarsi alla larghezza delle interfalde. Le guide possono essere fornite con spazzole per facilitare il distacco dell'interfalda agganciata da quelle sottostanti.

Le dimensioni standard sono 800x1200; il modello regolabile arriva a 1200x1200. Come tutti i nostri prodotti, le dimensioni possono essere variate su specifica del cliente.
