homepage / pallettizzatori / pinze fardelli

PINZE ROBOT PER MANIPOLAZIONE E PALLETTIZZAZIONE DI SCATOLE E FARDELLI

Pinza per robot ad una ganascia fissa Pinza scatole fardelli autocentrante 1200 Pinze a presa multipla per scatole e fardelli Piastre prese scatole a ventose Pinze robot combinate ganascia / ventose Pinze per incartonatrici e vassoiatrici Pinze per robot manipolazione fusti Piastre presa scatole a ventose distanze variabili

Solaut produce pinze per la pallettizzazione e la depallettizzazione di scatole, fardelli. Si realizzano anche sistemi di presa speciali per la manipolazione industriale in genere.

Solaut produce anche elementi di presa per sacchi, per fogli e pannelli, per bottiglie e flaconi; i link alle pagine dedicate sono elencati qu sotto:


Solaut produce 7 tipologie di pinze di presa robot, fornibili sia insieme ai nostri pallettizzatori che separatamente. Su tutti i modelli possiamo realizzare lo spostamento delle patte con servomotore e vite a ricircolo di sfere.

Le tipologie di pinze che produciamo sono:


Scarica il catalogo pdf delle pinze Logo Pdf

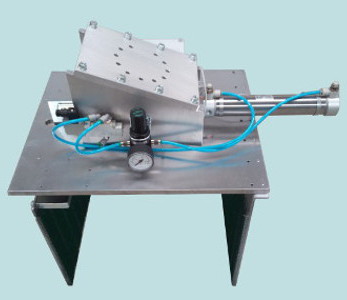

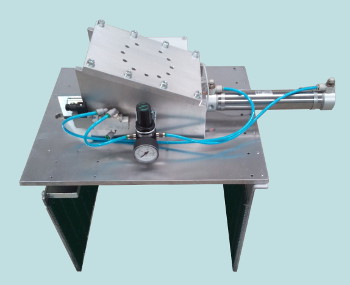

clicca per altre immagini Pinza per pallettizzazione ad una patta fissa a comando pneumatico

PINZE PARALLELE AD UNA GANASCIA FISSA

Pinze parallele ad una ganascia fissa ed una mobile fornibili nelle seguenti versioni:

  • larghezza ganascia 400mm corsa 150mm.
  • larghezza ganascia 800mm corsa 200mm.

Accessori installabili:

  • ganci di presa per bancale.
  • ventose di presa dell'interfalda.
  • ventose falde e ganci bancale.
  • attuatore per rotazione 0-90.

Questa tipologia di pinze adatta alla presa di scatole, fardelli e vassoi. Le confezioni devono presentare una rigidità laterale sufficiente a consentirne il sollevamento. La forza di presa pu essere regolata con un apposito regolatore di pressione (nel caso di pinze pneumatiche). Queste pinze sono la soluzione pi economica per la movimentazione di prodotti.

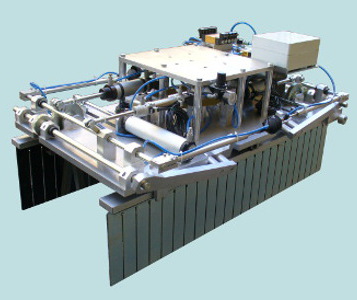

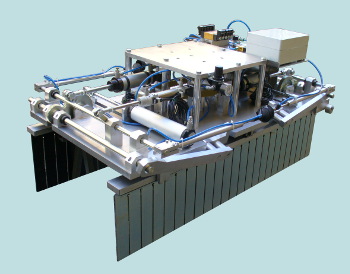

clicca per altre immagini Pinza autocentrante con larghezza piastre di presa di 1200mm.

PINZE PARALLELE AUTOCENTRANTI

Nella figura a fianco raffigurata una pinza autocentrante lunghezza 1200mm utilizzata per la pallettizzazione con un robot Comau Smart5 Pal 260. la pinza di presa robot in grado di pallettizzare una intera fila di scatole/fardelli su di un bancale europallet. La pinza robot dotata di ganci di presa per pallet e ventose presa interfalde.

Pinze autocentranti fornibili nelle seguenti versioni:

  • pinza a due ganascie autocentranti larghezza 400mm.
  • pinza a due ganascie autocentranti larghezza 800mm.
  • pinza a due ganascie autocentranti larghezza 1200mm.

Accessori installabili:

  • ganci di presa per bancale.
  • ventose di presa dell'interfalda.
  • ventose falde e ganci bancale.
  • attuatore per rotazione 0-90.

Le pinze autocentranti sono organi di presa per la movimentazione di scatole, fardelli e contenitori rigidi lateralmente. Il loro impiego consente di ridurre i tempi di presa e di rilascio; sono adatte per pallettizatori ad alta velocit. Per velocizzare al massimo il rilascio della scatola sul pallet, possiamo fornire pinze con sgancio pneumatico della piastra di presa libera: accostando la confezione alle altre sullo strato, l'apertura della pinza impedita dalle scatole laterali. Il rilascio della confezione deve avvenire con un movimento laterale durante il sollevamento della pinza; lo sgancio pneumatico libera immediatamente la confezione, consentendo la salita rettilinea a piena velocità.

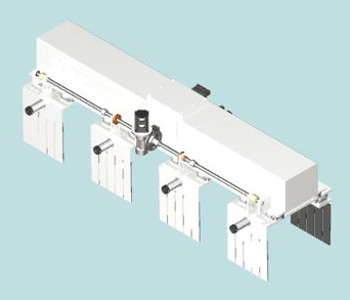

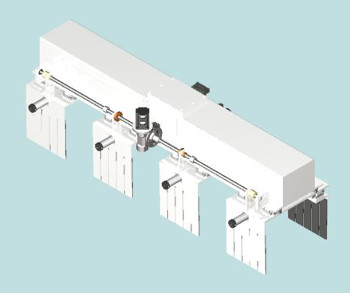

clicca per altre immagini Pinza per pallettizzazione a presa multipla indipendente passo variabile.

PINZE A PRESA MULTIPLA PASSO VARIABILE

Nella figura a fianco raffigurata un pinza a presa multipla costituita da 4 pinze con una ganacia fissa. Le 4 pinze si possono avvicinare ed allontanare in modo da poter effettuare la presa su una fila continua di scatole o fardelli e posizionare gli stessi distanziati sul pallet. Il comando delle singole pinze pu essere pneumatico od elettrico. La distanza tra le pinze variata elettricamente.

Gli elementi di presa delle pinze a presa multipla possono essere sia le pinze ad una patta fissa che autocentranti che anche piastre a ventose.

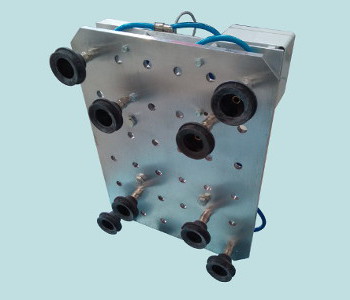

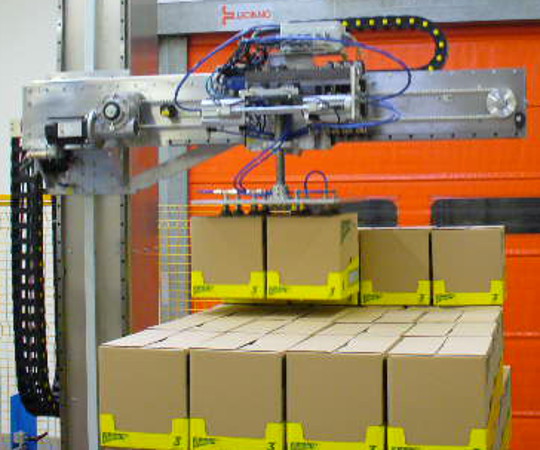

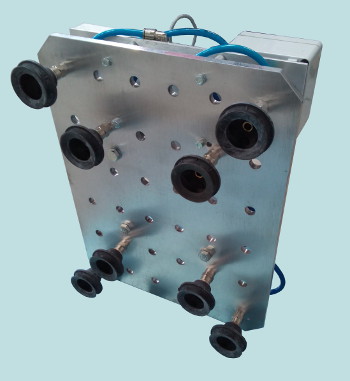

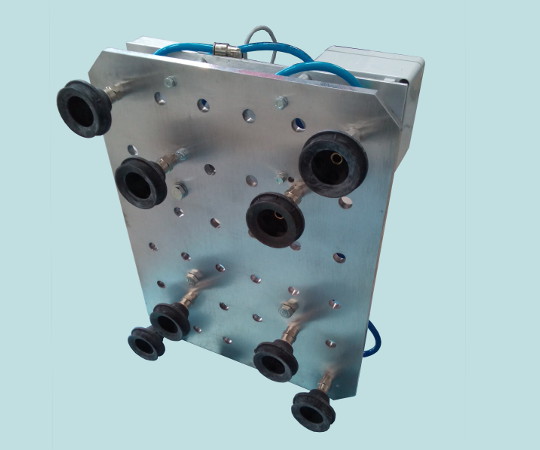

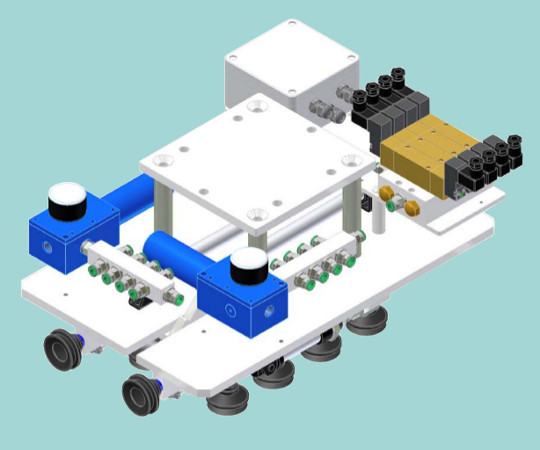

clicca per altre immagini Elemento di presa a ventose per pallettizzazione con robot.

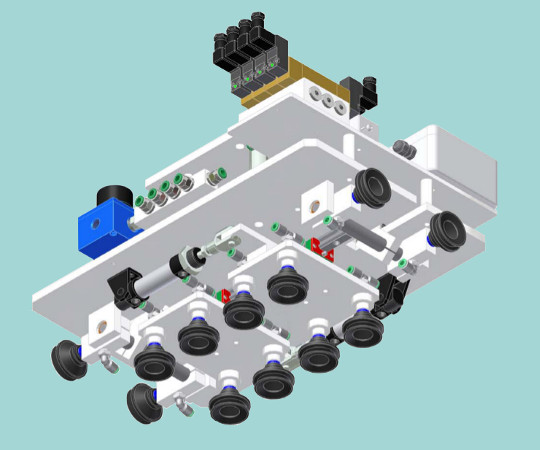

TESTE DI PRESA A VENTOSE

Nella figura a fianco raffigurato una testa di presa a ventose. Solaut costruisce teste di presa per robot con ventose alimentate con venturimetri. Le teste di presa a ventose possono avere una piastra portaventose a sgancio rapido per adeguare la presa al cambio formato.

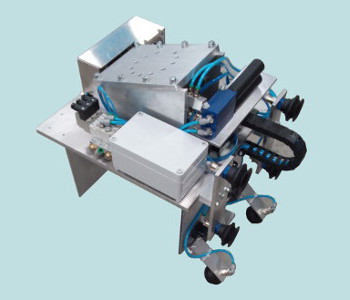

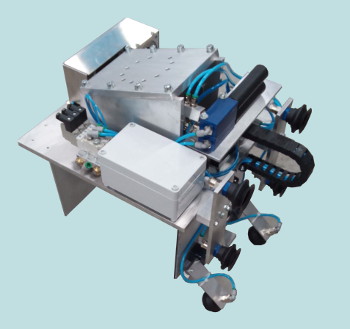

clicca per altre immagini Pinza robot da utilizzare in pallettizzazione e depallettizzazione.

PINZE COMBINATE GANASCIA VENTOSA

Questa tipologia di pinze per robot viene utilizzata nella depallettizzazione di scatole. Nella figura a fianco raffigurata una pinza di presa che utilizza le ventose applicate alla ganascia mobile per spostare la scatola sullo strato e realizzare un varco in cui si andrà ad inserire la piastra della ganacia fissa della pinza.

La pinza in figura ha un secondo gruppo di 4 ventose per l'aggancio dell'interfalda presente tra gli strati. La pinza in figura idonea per la depallettizzazione di scatole e fardelli.

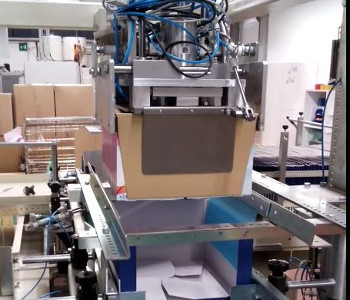

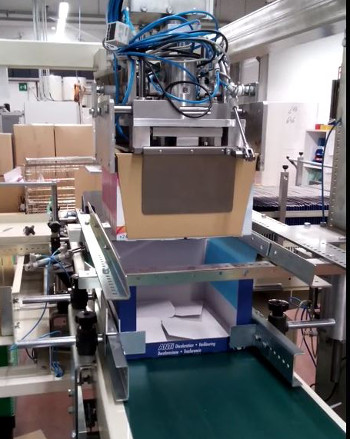

clicca per altre immagini Pinza per riempimento vassoi ed inserimento coperchi.

PINZE PER VASSOIATRICI ED INCARTONATRICI

Solaut produce pinze da utilizzare in incartonatrici e vassoiatrici. Nella figura a fianco raffigurata una pinza di presa per coperchio ed astucci, utilizzata in una nostra vassoiatrice.
E'costituita da una piastra a ventose per la presa del coperchio e di due pattelle che piegano il coperchio per poterlo inserire nel vassoio.
Due piastre laterali bloccano gli astucci che insieme al coperchio vengono inseriti nel vassoio.

Per incartonatrici costruiamo pinze con ganasce a settori per poter variare rapidamente la larghezza delle piastre di presa al variare del prodotto.

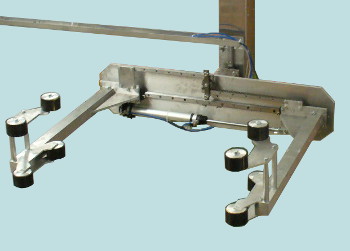

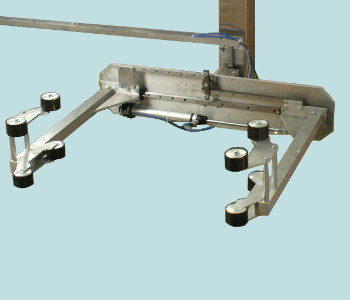

Pinza robot autocentrante per movimentazone fusti.

PINZE PER MANIPOLAZIONE

Nella figura a fianco raffigurata una pinza di presa per fusti in cartone con diametro da 300 a 600mm.
La presa effettuata a met del mantello per consentire la lavorazione delle estremit.
Solaut costruisce pinze per la manipolazione su misura per le esigenze del cliente.
